A visszatorlódás elleni védelem, valamint a szabványos be- és kiszellőztetés a szennyvízátemelő berendezések legösszetettebb telepítési követelményei közé tartoznak. A gyakorlatban ezek gyakran bonyolult és költséges megoldásokhoz vezetnek, amelyek bonyolult csővezetést és akár födémáttöréseket igényelnek. A CleverLoop és a CleverVent termékújdonságokkal a KESSEL két olyan új rendszertechnikai elemet mutat be, amelyek jelentősen csökkentik az átemelő berendezések szerelési munkáit.
Innovatív megoldások egy ismert épületgépészeti kihívásra

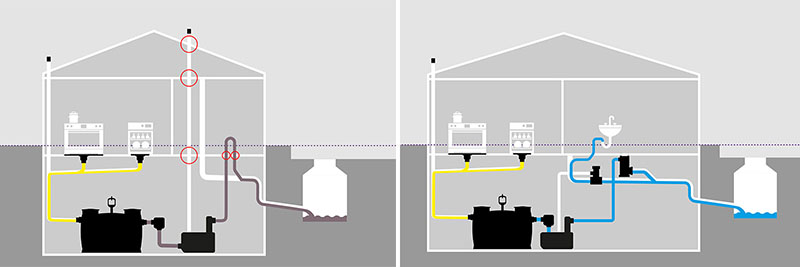

Szennyvízátemelő berendezések szabványos telepítéséhez a visszatorlódási szint fölé emelt visszatorlódási hurok kialakítása, valamint a tetőn kivezetett önálló szellőzővezeték kiépítése szükséges. Különösen meglévő épületek korszerűsítésekor és műemléképületeknél ezek a követelmények csak jelentős ráfordítással, magas költségekkel, a tartószerkezet, a hangszigetelés és a tűzvédelem megbontásával valósíthatók meg.
A CleverLoop és a CleverVent pontosan erre nyújt megoldást: a két rendszer lehetővé teszi, hogy a komplett szerelés az átemelő berendezés telepítési helyiségén belül maradjon – födémáttörések nélkül.
Rendszerleválasztó a visszaáramlási hurok kiváltására

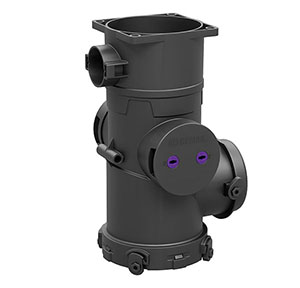

A CleverLoop segítségével a KESSEL egy olyan mechanikus rendszerleválasztóval váltja ki a hagyományos visszaáramlási hurkot, amely a visszaáramlási szint alatt is telepíthető. A rendszerleválasztó átmenetet biztosít a nyomóvezetékről a gravitációs csővezetékre, és megbízhatóan védi az épületet a visszatorlódásból származó elöntéstől még akkor is, ha nincs lehetőség a szabványos visszatorlódási hurok kiépítésére.
Műszakilag a CleverLoop rendszerleválasztó egy dupla biztonságú, önműködő zárási elven alapul:

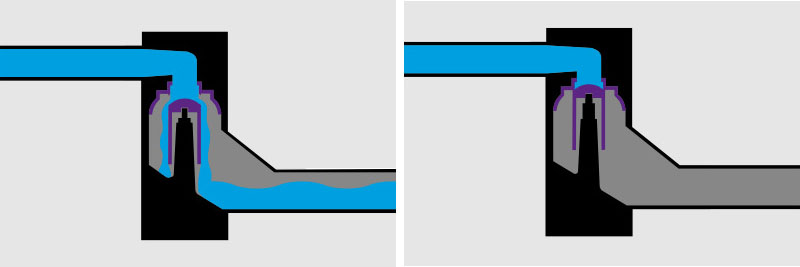

- Szivattyúzási üzemben az áramlási szelep automatikusan kinyit a vízáramlás hatására.
- A szállítási folyamat után a mechanikus szelep automatikusan lezár.
- Visszatorlódás esetén egy kiegészítő úszótest gondoskodik a redundáns biztonsági tömítésről.
A rendszer gyakorlatias kialakítása a telepítés és a karbantartás során is megmutatkozik: a CleverLoop moduláris készletként kapható, és rugalmasan illeszthető a különböző névleges átmérőkhöz (DN 50 – DN 100 a nyomóoldalon, valamint DN 90 – DN 200 tokos és sima végű a gravitációs vízelvezetésnél). Ezenfelül tisztítónyílásokkal rendelkezik a szerszám nélküli, gyors hozzáférés érdekében.
Intelligens szellőztetés tetőátvezetés nélkül

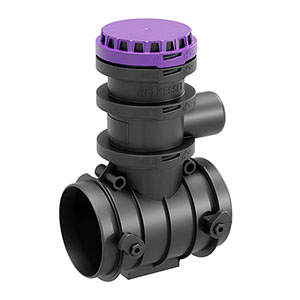

A CleverVent segítségével a KESSEL alternatívát kínál a tetőn kivezetett hagyományos szellőzővezetékkel szemben. A szellőztető idom lehetővé teszi az átemelő berendezések és leválasztók biztonságos szellőztetését – anélkül, hogy további csöveket kellene végigvezetni az épületen.

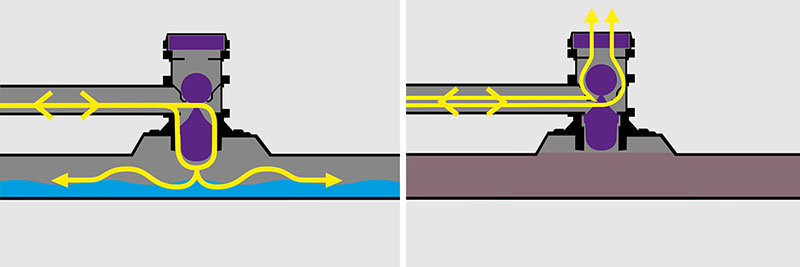

- Normál üzemben a légcsere a csatlakoztatott gravitációs csővezetéken keresztül történik.
- Visszatorlódás esetén egy beépített úszó megbízhatóan lezárja a csatorna felé vezető utat, és automatikusan átvált. A szükséges be- és kiszellőztetés ekkor egy aktívszén-szűrőn keresztül, a telepítési helyiség felé biztosított.
A tervezésnél itt is az egyszerű telepítés és karbantartás volt a fő szempont: a kompakt felépítés lehetővé teszi a közvetlen beépítést az átemelő berendezés gyűjtővezetékébe, kiegészítő felszállóvezetékek nélkül. A karbantartásigényes alkatrészek, mint például az aktívszén-szűrő, könnyen hozzáférhetők és a tényleges igénybevételre vannak méretezve.
„
Világújdonság – bevizsgált biztonsággal
Ezekre az innovatív megoldásokra korábban nem létezett specifikus szabvány – a KESSEL ezzel új műszaki szintet teremtett a vízelvezetésben. A KESSEL gondoskodott arról, hogy a tervezők és a kivitelezők teljesen biztonságos alapokra építhessenek: a gyártó a tudományos élet, a vizsgálóintézetek és a szabványosítás elismert partnereivel közösen többéves munkával átfogó igazolási és tanúsítási koncepciót dolgozott ki.
Ezen az alapon jött létre a DIN SPEC 3615 műszaki specifikáció, amely először ad műszaki iránymutatást mindkét termékmegoldáshoz. Ezen túlmenően a CleverLoop rendszerleválasztót és a CleverVent szellőztető idomot a TÜV Rheinland széles körű vizsgálatoknak vetette alá, és „TÜV-geprüft” (TÜV által bevizsgált) minősítéssel látta el.
A szabályozási oldalon is biztosított az alkalmazás: az Osztrák Építéstechnikai Intézet (OIB), valamint a svájci Qplus tanúsító szervezet megadta a megfelelő engedélyeket és tanúsítványokat. Kiegészítésképpen a KESSEL gyártói nyilatkozattal nyújt további biztonságot a tervezéshez és a beépítéshez.
A CleverLoop rendszerleválasztóval és a CleverVent szellőztető idommal választ adunk a visszaáramlás elleni védelem, a szellőztetés, valamint a szerelési ráfordítások legfőbb kihívásaira” – mondta el Joachim Ziob, a KESSEL termékmenedzsere. „Mindkét rendszertechnikai megoldás egyszerűen tervezhető és telepíthető, maximális biztonságot nyújt, és akár 70%-kal csökkenti a szerelési költségeket. A rendszerek elsősorban felújításokhoz, de új építésekhez is kiválóan alkalmasak – a családi házaktól kezdve az ipari, kereskedelmi alkalmazásokig.”
„Két valódi világújdonságot valósítottunk meg, miközben minden feltételt megteremtettünk a biztonságos alkalmazásukhoz. Ezekkel a megoldásokkal nincs többé ok arra, hogy áttörjük a födémet” – tette hozzá Ziob.
Műszaki összehasonlító táblázatok
1. Rendszerösszehasonlítás: Be- és szellőztetés
| Paraméter / Jellemző | Hagyományos megoldás | KESSEL CleverVent szellőztető idom |
| Vezetékezés | Külön szellőzővezeték a tetőn át (födémáttörés szükséges) | Helyiségben maradó, kompakt beépítés (födémáttörés nélkül) |
| Légcsere (normál üzem) | Tető feletti szellőzővezetéken keresztül | A gravitációs csővezetéken és a csatornán keresztül |
| Működés visszatorlódáskor | – | Az úszó lezár; a szellőztetés aktívszén-szűrőn át a helyiségbe történik |
| Áramkimaradás esetén | Működik | Működik – áramfüggetlen, tisztán mechanikus úszós működés |
| Szerelési ráfordítás | Magas (födémáttörés, szigetelés) | Rendkívül alacsony (közvetlenül a gyűjtővezetékre csatlakoztatható) |
2. Rendszerösszehasonlítás: Visszatorlódás elleni védelem
| Paraméter / Jellemző | Hagyományos visszatorlódási hurok | KESSEL CleverLoop rendszerleválasztó |
| Telepítési magasság | Visszatorlódási szint felett (tető/felső födém áttörésével) | Visszaáramlási szint alatt (telepítési helyiségben) |
| Működési elv | Geometriai magasságkülönbség (nyomóhurok) | Dupla biztonságú mechanikus záróelem |
| Szelepmechanizmus | – | Szivattyúzáskor az áramlás nyitja; leálláskor rugó/mechanika zárja |
| Védelem torlasztáskor | Fizikai gát a magasság miatt | Úszótest biztosítja a redundáns zárást |
| Névleges méretek | Csőátmérő szerint egyedileg szerelve | Moduláris készlet (DN 50–100 nyomóoldal / DN 90–200 gravitációs oldal) |
| Karbantarthatóság | Nehezen hozzáférhető csőszakaszok | Integrált tisztítónyílás, szerszámmentes hozzáférés |
A termékekről további információk a www.kessel.de/cleverloop és a www.kessel.de/clevervent oldalon találhatók.
